Outils filaires

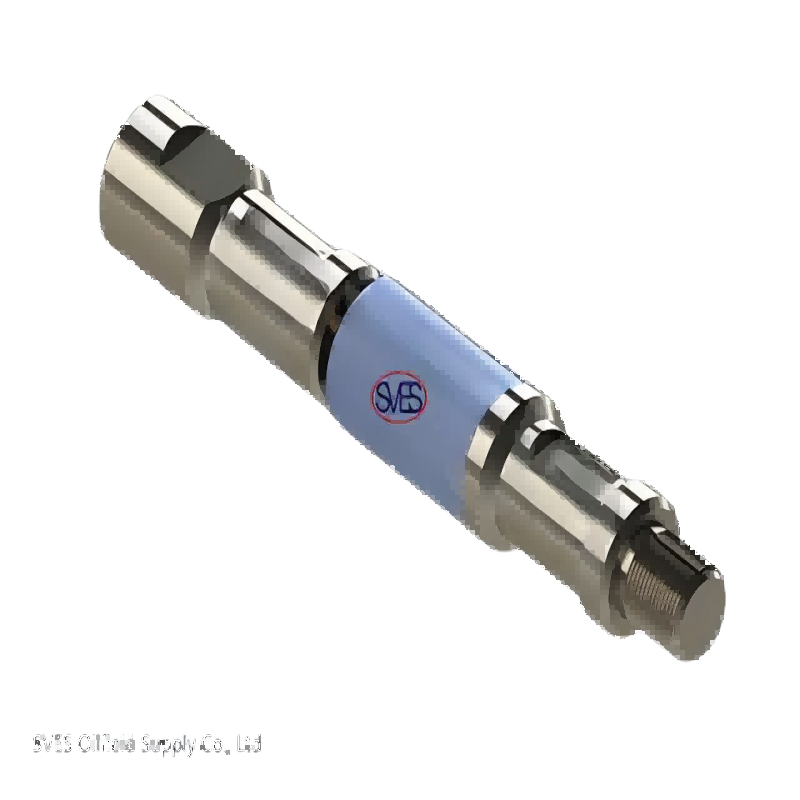

Kit de pots à jointures filaires QLS
Le kit QLS Wireline Knuckle Jar est un outil spécialisé utilisé dans les opérations filaires au sein de l'industrie pétrolière et gazière. Cet outil est conçu pour fournir une force de choc aux outils et équipements de fond de trou, aidant ainsi à libérer les éléments coincés et à faciliter diverses tâches d'intervention sur les puits. Voici une explication détaillée de ses composants, fonctions et applications :
Composants du kit de pots QLS Wireline Knuckle
1. Articulation :
Une articulation flexible qui permet un mouvement angulaire et une articulation de la chaîne d'outils. Cette flexibilité permet de naviguer dans les puits de forage déviés ou tordus, améliorant ainsi la maniabilité de la chaîne d'outils.
2. Mécanisme de discorde :
Le composant principal du kit, conçu pour fournir une force d'impact ou de secousse. Ce mécanisme peut être mécanique, hydraulique ou une combinaison des deux, selon la conception spécifique de l'outil QLS.
3. Joint coulissant :
Permet un mouvement axial au sein de la chaîne d'outils, s'adaptant aux changements de longueur dus aux variations de température ou à d'autres conditions de fond de trou. Cela permet de maintenir un contact et une application de force cohérents pendant les opérations de secousses.
4. Outils de pêche :
Composants optionnels qui peuvent être fixés au kit de pot d'articulation pour récupérer l'équipement coincé ou perdu dans le puits de forage. Ces outils sont conçus pour s'accrocher ou s'engager dans l'équipement à récupérer.
Fonctions et applications du kit de pots QLS Wireline Knuckle Jar
Application de la force de discorde :
La fonction principale du kit de pot d'articulation est de fournir une force de secousse contrôlée pour libérer les outils ou équipements coincés dans le puits de forage. Ceci est réalisé grâce au mécanisme de secousses, qui peut être activé par les opérateurs filaires depuis la surface.
Navigation dans les puits de forage complexes :
L'articulation offre la flexibilité nécessaire pour naviguer à travers des trajectoires de puits de forage complexes. Ceci est particulièrement utile dans les parcours de puits déviés, horizontaux ou très tortueux où des chaînes d'outils rigides peuvent avoir des difficultés.
Ajustement de la chaîne d'outils :
Le composant de joint coulissant permet des ajustements de la longueur de la chaîne d'outils, s'adaptant à la dilatation ou à la contraction thermique et garantissant une application constante de la force pendant les opérations de secousse.
Opérations de pêche :
Le kit peut être équipé d'outils de pêche pour récupérer le matériel perdu ou coincé. Cela rend le kit de jarrets polyvalent, car il peut à la fois produire des impacts violents et aider aux opérations de pêche.
Avantages du kit de pots à jointures filaires QLS
1. Flexibilité accrue :
Le joint d'articulation améliore la capacité de la chaîne d'outils à manœuvrer à travers des géométries de puits de forage difficiles, réduisant ainsi le risque de blocage et améliorant l'efficacité opérationnelle.
2. Action de discorde efficace :
Le mécanisme de secousse fournit un impact puissant et contrôlé, augmentant les chances de réussir à libérer les outils ou équipements coincés. Cela peut permettre d'économiser beaucoup de temps et d'argent associés aux temps non productifs (NPT).
3. Polyvalence : La possibilité de fixer divers outils de pêche rend le kit adaptable à une gamme de conditions et de défis de fond de trou. Cette polyvalence réduit le besoin de déplacements multiples et de changements d'outils.
4. Durabilité et fiabilité :
Les outils QLS sont conçus pour résister aux environnements de fond difficiles, offrant des performances et une fiabilité robustes. Cela garantit que le kit de pots à jointures peut fonctionner efficacement dans des conditions de haute pression et de haute température.
Le kit QLS Wireline Knuckle Jar est un outil crucial dans les opérations filaires, offrant la flexibilité et la force de secousse nécessaires pour traiter les outils et équipements coincés dans des puits de forage complexes. Ses composants, y compris le joint articulé, le mécanisme de secousse et le joint coulissant, fonctionnent ensemble pour garantir une intervention efficace et efficiente sur les puits. La polyvalence et la durabilité du kit en font un atout indispensable dans l'industrie pétrolière et gazière, optimisant l'efficacité opérationnelle et minimisant les temps d'arrêt.
Description du produit
Le bocal à ressort est un outil spécialisé conçu pour les secousses vers le haut lors des opérations de pêche intensives. Fonctionnant sur le principe Shift-Flick, cet outil garantit des performances sans problème avec des besoins de maintenance minimes. Ses composants comprennent un joint supérieur, un couvercle de pot, une tige de pot, un cylindre de pot, un cylindre à ressort, une pince, un cylindre de connexion, une tige de réglage de force, un manchon de presse, une tige de ressort à disque et un joint inférieur. Lorsque le pot est fermé, le fermoir sécurise la partie inférieure de la tige du pot. Pendant le levage, la tige du bocal active la griffe, tirant la tige du ressort à disque pour comprimer l'énergie stockée dans le ressort à disque. Au fur et à mesure que la tige du pot se déplace, la mâchoire se sépare de la tige, libérant instantanément l'énergie du ressort à disque pour obtenir l'effet de secousse.
Paramètre technique
Diamètre extérieur : 1,875"
Cou de pêche : 1.750"
Connexion:1.875"QLS
Force de secousse : 400-1 200 lb
Longueur : 12,4 % u2033
Approche opérationnelle
1. Connectez l'extrémité inférieure du bocal à ressort à l'outil nécessitant une secousse vers le haut. Abaissez la chaîne d'outils à la position prédéterminée et arrêtez de descendre.
2. Soulevez progressivement le train d'outils, en ajustant la force de levage en fonction de la force de secousse prédéfinie. Maintenir la force de levage à un niveau constant.
3. Continuez à soulever le train d'outils à une vitesse constante jusqu'à ce que le fil perde soudainement sa tension, complétant ainsi la secousse.
4. Si le travail n'est pas terminé du premier coup, abaissez le cordon d'outils pour réinitialiser le bocal à ressort (en saisissant la partie inférieure de la tige du bocal) et répétez le processus de secousse.

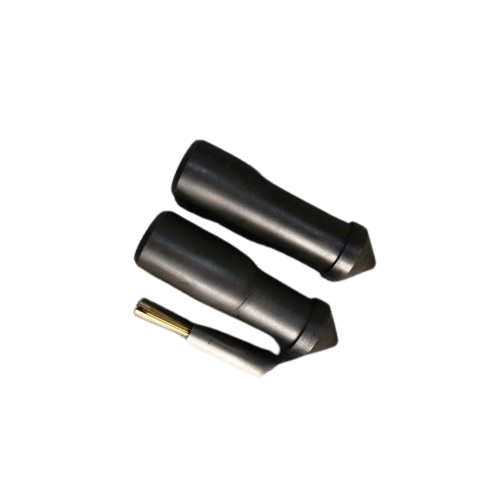

Douille de corde de chute de poire
Description du produit:
La douille de câble PCE en forme de poire avec manchon est utilisée pour attacher le câble à la chaîne de l'outil. La douille de corde en forme de poire est le modèle le plus pratique, qui serre le câble par la cale en forme de poire.
Spécification:
Taille Tubes applicables Cou de pêche Connexion
1,25＂2-3/8＂ 1,187＂ 15/16UN
1,5＂2-3/8＂～2-7/8＂ 1,375＂ 15/16UN
1,875＂2-7/8＂～3-1/2＂ 1,75＂ 1-1/16UN
2,25＂3-1/2＂～4-1/2＂ 1,75＂ 1-1/16UN
2,5＂4-1/2＂ci-dessus 2,313＂ 1-9/16UN
Remarque : nous pouvons fournir des spécifications spéciales selon les exigences du client.
Caractéristiques:
L'assemblage se compose d'un corps avec un col de pêche externe, un manchon et une cale en laiton (goutte de poire). La goutte de poire est rainurée pour accueillir le fil et est livrée avec une vis sans tête de fixation.
Plus la traction est appliquée sur le Slickline, plus la poire tire dans le manchon, ce qui donne une prise plus serrée sur le Slickline.
Avantages :
1. Les douilles de câble métallique en forme de poire sont commandées en fonction de la taille du fil déployé.
2. Conception simple et nécessitant peu d’entretien
3. Les douilles de corde de chute de poire sont utilisées pour attacher le câble au train d'outils et sont principalement utilisées avec des tailles de câble allant de 0,092 % u201d à 0,160 % u201d* en fonction de la taille.
L'ensemble de douilles pour corde Wireline Pear Drop se compose d'un corps avec un col de pêche externe, un manchon et une cale en laiton (“pear drop”) qui est rainurée pour accueillir le fil et est livrée avec une vis sans tête de fixation.
Description du produit:

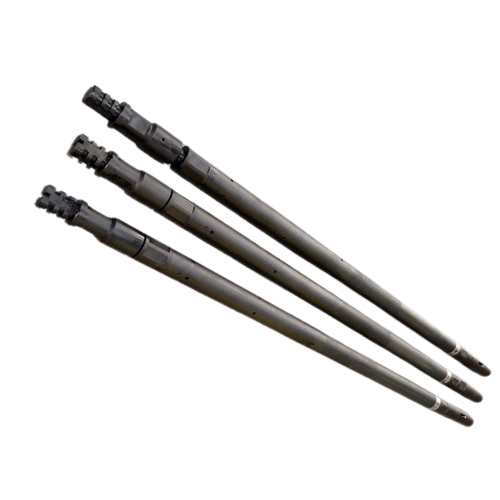

Les pots tubulaires Wireline/Wireline Link Jar sont utilisés conjointement avec des outils de fonctionnement et d'autres équipements pour permettre à l'opérateur de transmettre une force de secousse efficace de haut en bas. L'effet des secousses dépend dans une large mesure du poids du maillon supérieur du pot et de la course du pot, ainsi que de la taille et de la verticalité du tube, de la taille et de la profondeur de l'outil, de la densité et de la viscosité du fluide, de la pression du puits et de la taille du fil. A un effet positif ou négatif sur l'effet du choc.
Les bocaux tubulaires sont principalement utilisés dans les conduites d'huile où des débris ou d'autres corps étrangers possibles s'introduisent. Le pot est de structure tubulaire, avec des trous dans le tube pour l'écoulement du fluide afin de permettre un mouvement facile du piston (tige du pot).
Les bocaux tubulaires sont particulièrement efficaces dans les tubes ou les boîtiers de grand diamètre, où les bocaux à chaîne échoueront en raison de la flexion, tandis que les bocaux tubulaires sont moins sujets aux défaillances. quelques. Les bocaux tubulaires avec déplacement recommandé doivent être fixés directement sous la tige lestée.
spécification:
Les paramètres techniques des pots de tubes de déplacement/pots tubulaires/pots de liaison filaire recommandés pour les spécifications communes sont les suivants :
Taille Diamètre extérieurCou de pêche Fil de connexion Longueur
1,25＂×24＂1,25＂ 1,187＂ 15/16-10UN 24＂
1,5＂×24＂1,5＂ 1,375＂ 15/16-10UN 24＂
1,5＂×30＂1,5＂ 1,375＂ 15/16-10UN 30＂
1,875＂×24＂1,875＂ 1,75＂ 1-1/16-10UN 24＂
1,875＂×30＂1,875＂ 1,75＂ 1-1/16-10UN 30＂
2,125＂×24＂2,125＂ 1,75＂ 1-1/16-10UN 24＂
2,125＂×30＂2,125＂ 1,75＂ 1-1/16-10UN 30＂
2,5＂×24＂2,5＂2,313＂1-9/16-10UN24＂
2,5＂×30＂2,5＂2,313＂1-9/16-10UN30＂
Avantage :
1) Avant utilisation, choisissez le type de pot approprié en fonction de l'environnement et des conditions d'utilisation réelles, et ne l'utilisez pas aveuglément ;
2) Lors de l'utilisation, vérifiez soigneusement si le raccord fileté de chaque composant est en bon état et s'il est desserré, afin d'éviter que certaines pièces ne tombent lors de la descente dans le puits et ne provoquent un accident ;
3) Après utilisation, entretenez correctement l'outil pour la prochaine utilisation.

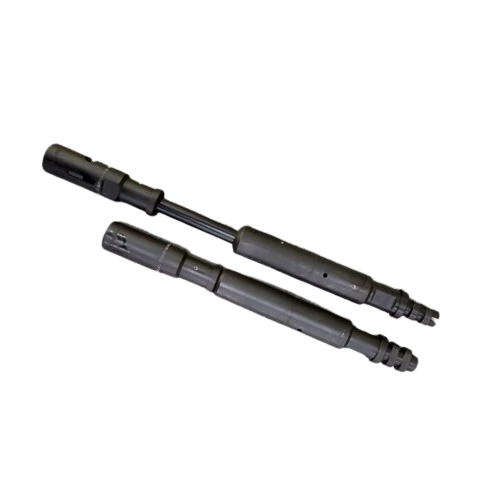

Joint Knucle résistant de câble
Description du produit:
Le joint d'articulation robuste pour câble PCE est un accessoire de chaîne d'outils, utilisé pour fournir de la flexibilité au sein de la chaîne d'outils filaire. Il est recommandé de placer un joint d'articulation immédiatement sous la douille de câble lorsque la douille de câble n'offre pas de rotation à l'intérieur du câble. Le joint d'articulation de câble PCE est conçu pour fournir un point de flexibilité sur la longueur d'un train d'outils de câble.
Spécification:
Taille Cou de pêche Connexion PN
1,25＂ 1,187＂ 15/16UN W0*-0*.0*.00
1,5＂ 1,375＂ 15/16UN W0*-0*.0*.00
1,75＂ 1,375＂ 15/16UN W0*-0*.0*.00
2＂ 1,75＂ 1-1/16UN W0*-0*.0*.00
2,5＂ 2,313＂ 1-9/16UN W0*-0*.0*.00
Remarque : Des pièces plus personnalisées sont disponibles sur demande.
Avantages :
La configuration du joint d'articulation robuste PCE Wireline dans le train d'outils lui permet de passer sans restriction sur les épaules des mamelons, les croisements de tubes et d'autres points où un train d'outils rigide peut rencontrer des difficultés. Le joint articulé peut également être utilisé sous les bocaux mécaniques pour améliorer l'engagement d'objets mal positionnés dans le tube ou l'emplacement de la valve de levage à gaz dans le mandrin de poche latérale.
Connecteur de verrouillage de culasse PCE
Description du produit：
Un joint rapide de verrouillage de culasse/connecteur de verrouillage de culasse PCE est un connecteur de chaîne d'outil filaire utilisé à la place de la connexion vissée traditionnelle. Son principe de structure est similaire à celui du boulon de fusil : insérez les deux pièces de connexion rapide et tournez à 90 % u00b0, puis il peut être verrouillé rapidement.
Spécification:
Taille Col de pêche Connexion PN.
1,5＂ 1,375＂ 15/16UN SW06-01.01.00
1,875＂ 1,75＂ 1-1/16UN SW06-01.02.00
2. 5＂ 2,313＂ 1-9/16UN SW06-01.06.00
Remarque : Des pièces plus personnalisées sont disponibles sur demande.
Caractéristiques:
1. Connexion sûre et simple ;
2. Les trois rainures supportent la charge en moyenne, de sorte que l'outil est plus adapté aux opérations à forte charge.
3. Il se monte et se démonte facilement, et il peut être libéré même s'il n'est pas maintenu et serré.
4. Il n'y a aucun risque de survissage, donc aucun risque de glissement.
5. Il a une résistance supérieure à celle de la connexion vissée correspondante.
