Glissement de tubage

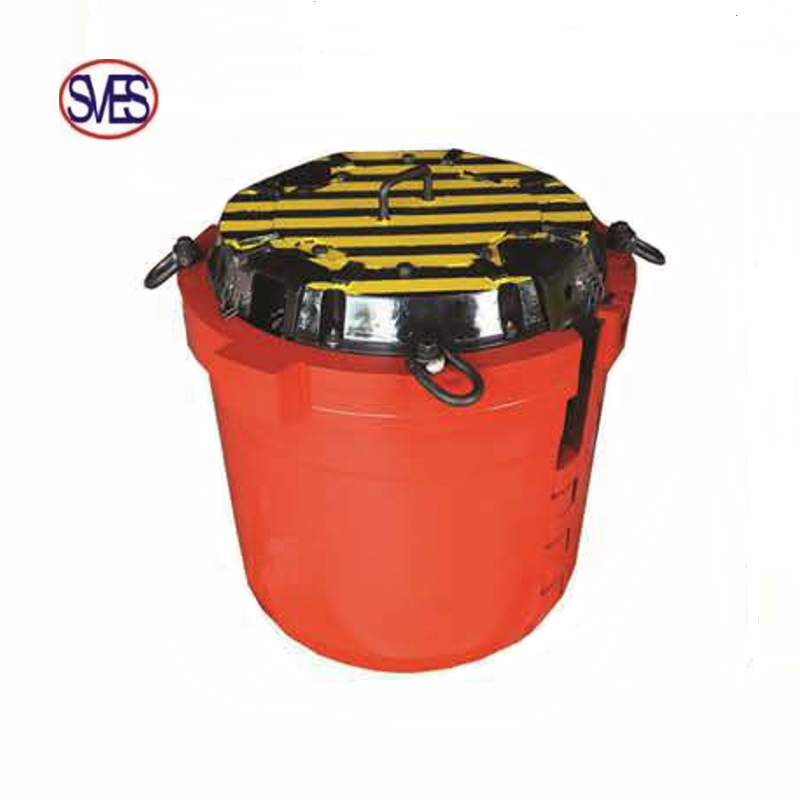

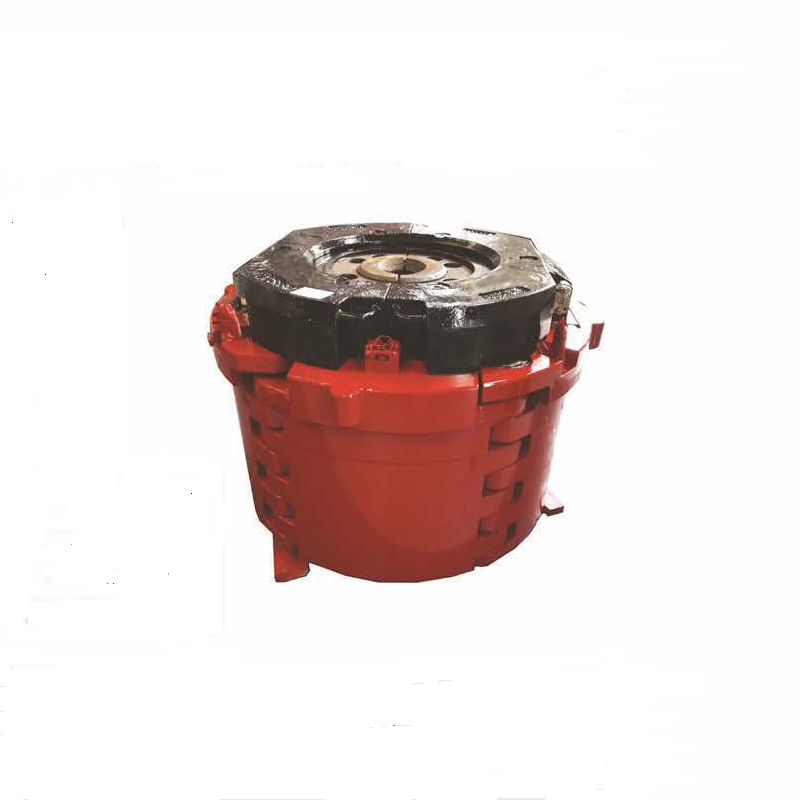

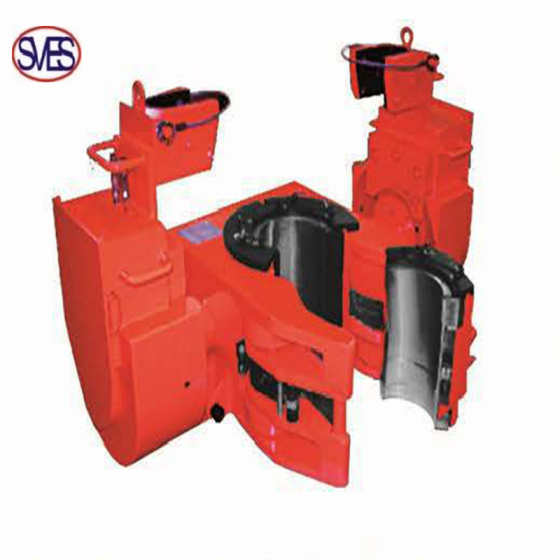

Glissières hydrauliques type WGY
Modèle | Gamme de tailles (po) | Gamme de tailles (po) | Capacité nominale (tonnes courtes) |
WGY275 | 2. 3/8~7. 5/8 | 27. 1/2 | 350 |
WGY375 | 2. 3/8~14 | 37. 1/2 | 550 |
WGY495 | 2. 3/8~20 | 49. 1/2 | 750 |
Patins hydrauliques Type WGY275
Taille (po) | Encarts | Taille du corps du slip | |
N/P | Qté | ||
2. 3/8 | 24777 | 18 | 3. 1/2 |
2. 7/8 | 25780 | 18 | |
3. 1/2 | 16441 | 18 | |
3. 1/2 | 24779 | 27 | 4. 1/2 |
4 | 24781 | 27 | |
4. 1/2 | 16408 | 27 | |
4. 1/2 | 24785 | 27 | 5. 1/2 |
5 | 24783 | 27 | |
5. 1/2 | 16407 | 27 | |
6. 5/8 | 25474 | 45 | 7. 5/8 |
7 | 26750 | 45 | |
7. 5/8 | 16407 | 45 | |
Taille de la table rotative (po) 27. 1/2 | |||
Capacité nominale (tonnes courtes) 250 | |||
Pression de service(Mpa) 17.5 | |||
Max. Pression(Mpa) 21 |
Patins hydrauliques Type WGY375
Taille (po) | Encarts | Taille du corps du slip | Taille (po) | Encarts | Taille du corps du slip | |||||
N/P | Qté | N/P | Qté | |||||||
2.3/8 | 001605136 | 16 | 3.1/2 | 9.1/8 | 001605745 | 64 | 9.5/8 | |||
001605137 | 8 | 001605746 | 32 | |||||||
2.7/8 | 001605138 | 16 | 9. 32/05 | 001605825 | 64 | |||||
001605139 | 8 | 001605827 | 32 | |||||||
3.1/2 | 001605140 | 24 | 9.1/2 | 001605383 | 96 | |||||
4 | 001605243 | 32 | 5. 1/2 | 9.5/8 | 2633 | 96 | ||||
001605244 | 16 | 9.3/4 | 2649 | 96 | ||||||
4.1/2 | 2168 | 32 | 9. 7/8 | 2649 | 96 | |||||
2168B | 16 | 10. 1/4 | 001605688 | 80 | 11.3/4 | |||||
4.3/4 | 001605701 | 32 | 001605689 | 40 | ||||||
001605702 | 16 | 10. 16/07 | 001605826 | 80 | ||||||
5 | 2169 | 32 | 001605828 | 40 | ||||||
2169B | 16 | 10. 3/4 | 2640 | 80 | ||||||
5.1/2 | 2170 | 48 | 2640B | 40 | ||||||
5.3/4 | 001605753 | 48 | 5. 7/8 | 10. 7/8 | 2650 | 80 | ||||
5.7/8 | 001605752 | 48 | 2650B | 40 | ||||||
6.5/8 | 2632 | 36 | 7. 5/8 | 11 | 001605430 | 80 | ||||
2632B | 24 | 001605431 | 40 | |||||||
7 | 2623 | 48 | 11.1/8 | 001605384 | 80 | |||||
2623B | 24 | 001605385 | 40 | |||||||
7.1/8 | 001605745 | 48 | 11.1/4 | 001605371 | 80 | |||||
001605746 | 24 | (X)1605372 | 40 | |||||||
7.1/2 | 001605383 | 72 | 11h55 | 001605861 | 120 | |||||
7.5/8 | 2633 | 72 | 11.3/4 | 2637 | 120 | |||||
7.3/4 | 2649 | 72 | 11. 7/8 | 2651 | 120 | |||||
8 | 001605265 | 64 | 9.5/8 | 12.3/4 | 001605340 | 80 | 14 | |||
001605266 | 32 | 001605341 | 40 | |||||||
8.1/8 | (X)1605338 | 64 | 13.3/8 | 2636 | 80 | |||||
001605339 | 32 | 2636B | 40 | |||||||
8.1/2 | 001605682 | 64 | 13. 1/2 | 2652 | 80 | |||||
001605683 | 32 | 2652B | 40 | |||||||
8.5/8 | 2640 | 64 | 13.5/8 | 2653 | 80 | |||||
2640B | 32 | 2653B | 40 | |||||||
8.3/4 | 2650 | 64 | 13.3/4 | 2655 | 80 | |||||
2650B | 32 | 2655B | 40 | |||||||
8.9 | 001605470 | 64 | 14 | 2635 | 120 | |||||
001605471 | 32 | |||||||||
9 | 001605248 | 64 | ||||||||
001605249 | 32 | |||||||||
Taille de la table rotative (po) | 37.1/2 | |||||||||
Capacité nominale (tonnes courtes) | 4448,500 | |||||||||
Pression de service(Mpa) | 17.5 | |||||||||
Max. Pression(Mpa) | 21 |
Patins hydrauliques Type WGY495
Modèle | Taille (po) | Capacité nominale (tonnes courtes) | |
Type de tuyau | Taille de tuyau (po) | ||
WGY2. 3/8-20-495 | Collier de forage | 4,4.1/4,4.3/8,4.5/8,4 3/4 | 225 |
Tubes/tiges de forage | 2.3/8, 2.7/8, 3.1/8, 3.1/2 | 350 | |
Collier de forage | 5.5/8,5.3/4,6,6.1/4,6 1/2,6.3/4,7 1/4,7 3/8,7 1/2 ,7.5/8, 7.3/4,8,8 1/8,8 1/4 | ||
8 1/2,8 5/8, 8 3/4, 9 | |||
9 1/4, 9 1/2 | |||
Tubes/tiges de forage | 4 | 500 | |
Tubage/tuyau de forage | 4 1/2,5, 5 1/2, 5 11/16, 5 7/8,6 | ||
6. 9/64, 6 1/2, 6 5/8, 6 7/8, 7,7 5/8 | |||
Enveloppe | 7.3/4, 8.5/8, 9.1/8, 9.1/2,9. 5/8, 9.7/8,10,10.3/4,10.7/8,11,11. 1/8 | ||
Boîtier/tige de forage/tuyauterie | 4.1/2, 5, 5.1/2, 5.7/8, 6.1/2 | 750 | |
Tubage/tuyau de forage | 6. 5/8, 7, 7. 5/8 | ||
Enveloppe | 9.5/8, 9.7/8, 10.3/4,11.3/4,11.7/8 | ||
12.3/4,13.3/8,13.5/8,14,16 | |||
17.7/8,18,18.5/8,20 |

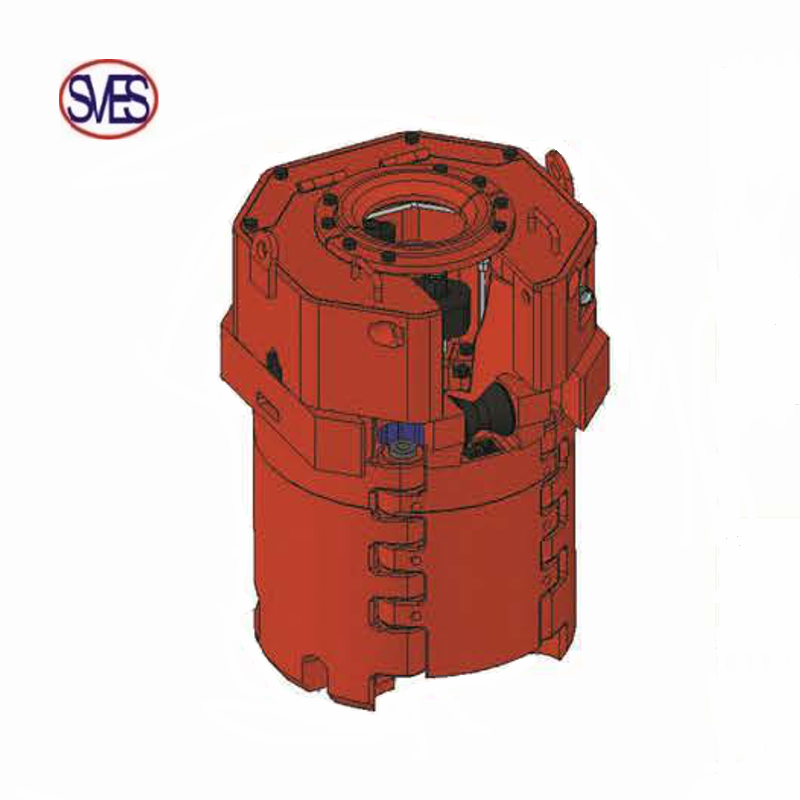

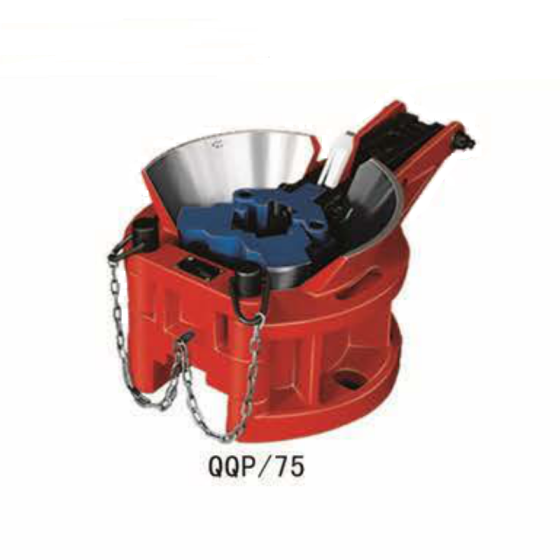

Les patins pneumatiques de la série WQ sont des outils pneumatiques pour le vissage des tiges de forage et le serrage des tubages pendant les opérations de forage de pétrole et de gaz naturel. Il est applicable pour diverses tables rotatives. Les patins pneumatiques se caractérisent par un degré élevé de travail mécanique, un fonctionnement pratique, une grande force de levage, une large gamme d'applications, la sécurité et la fiabilité. Ils sont capables de réduire l'intensité du travail et d'améliorer le fonctionnement à grande échelle. Lors de l'opération de vissage de la tige de forage, un raclage automatique du limon peut être effectué. Les patins pneumatiques sont conçus et fabriqués conformément aux exigences de la spécification API Spec 7K pour les équipements de forage et de desserte de puits.
Modèle | Taille (po) | Taille de la table rotative (po) | Capacité nominale (tonnes courtes) | Position dans la table rotative | ||
WQ-275II | 2. 3/8~9. 7/8 | 27. 1/2 | 350 | plus haut que le plancher de forage | ||
WQ-275III | 2. 3/8~7. 5/8 | 27. 1/2 | 350 | Encastré | ||
WQ-375III | 2. 3/8~14 | 37. 1/2 | 500 | plus haut que le plancher de forage | ||
WQ-375 IV | 2. 3/8~14 | 37. 1/2 | 500 | Encastré |
Taille (po) | Taille du corps du slip | Inserts P/N | Quantité d'inserts | ||
WQ-275II | WQ-275III | WQ-375 111,IV | |||
2. 3/8 | 3. 1/2 | 1605136 | 12 | 12 | 16 |
1605137 | 8 | 8 | 8 | ||
2. 7/8 | 3. 1/2 | 1605138 | 12 | 12 | 16 |
1605139 | 8 | 8 | 8 | ||
3. 1/2 | 3. 1/2 | 1605140 | 20 | 20 | 24 |
4 | 5. 1/2 | 1605243 | 24 | 24 | 32 |
1605244 | 16 | 16 | 16 | ||
4. 1/2 | 5. 1/2 | 2168 | 24 | 24 | 32 |
2168B | 16 | 16 | 16 | ||
4. 3/4 | 5. 1/2 | 1605701 | 24 | 24 | 32 |
1605702 | 16 | 16 | 16 | ||
5 | 5. 1/2 | 2169 | 40 | 40 | 32 |
2169B | 40 | 40 | 16 | ||
5. 1/2 | 5. 1/2 | 2170 | 40 | 40 | 48 |
5. 3/4 | 5. 7/8 | 1605753 | / | / | 48 |
5. 7/8 | 5. 7/8 | 1605752 | / | / | 48 |
6. 5/8 | 7. 5/8 | 2632 | 36 | 36 | 48 |
2632B | 24 | 24 | 24 | ||
7 | 7. 5/8 | 2623 | 36 | 36 | 48 |
2623B | 24 | 24 | 24 | ||
7. 1/8 | 7. 5/8 | 1605745 | 36 | 36 | 48 |
1605746 | 24 | 24 | 24 | ||
7. 1/2 | 7. 5/8 | 1605383 | 60 | 60 | 72 |
7. 5/8 | 7. 5/8 | 2633 | 60 | 60 | 72 |
7. 3/4 | 7. 5/8 | 2649 | 60 | 60 | 72 |
8 | 9. 5/8 | 1605265 | 48 | / | 64 |
1605266 | 32 | / | 32 | ||
8. 1/8 | 9. 5/8 | 1605338 | 48 | / | 64 |
1605339 | 32 | / | 32 | ||
8. 1/2 | 9. 5/8 | 1605682 | 48 | / | 64 |
1605683 | 32 | / | 32 | ||
8. 5/8 | 9. 5/8 | 2640 | 48 | / | 64 |
2640B | 32 | / | 32 | ||
8. 3/4 | 9. 5/8 | 2650 | 48 | / | 64 |
2650B | 32 | / | 32 | ||
8. 9 | 9. 5/8 | 1605470 | 48 | / | 64 |
1605471 | 32 | / | 32 |

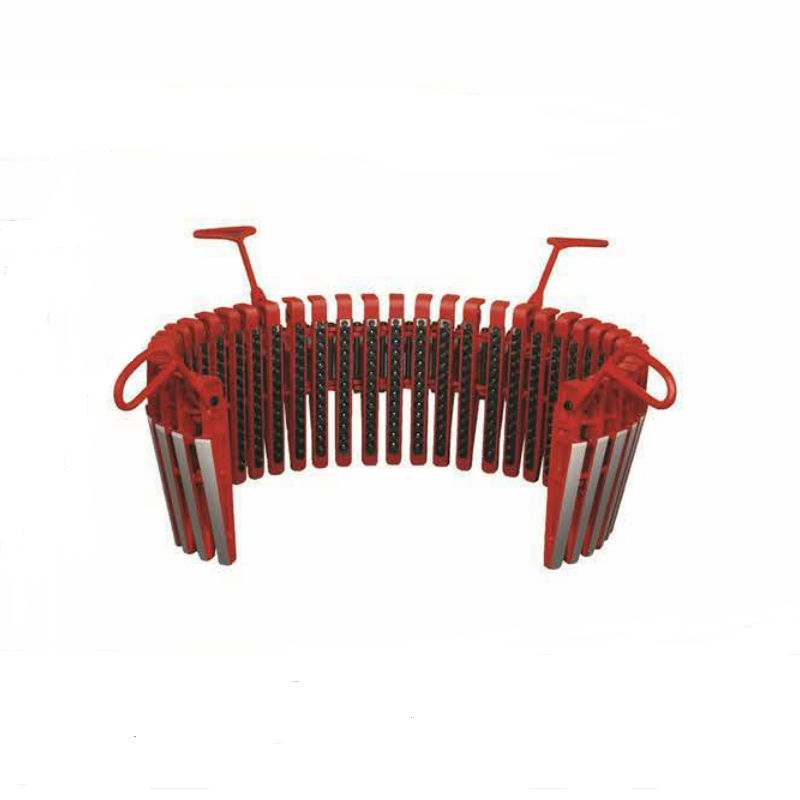

Les glissements de tubage de la série CMS sont conçus dans une structure de pièces multi-segments avec une structure ferme, un poids léger et une large plage de maintien, ce qui est facile à adapter au changement du diamètre extérieur des tubes de tubage en raison de l'usure. Ils sont conçus et fabriqués dans les bordereaux de forage API Spec 7K.
Modèle domestique | Modèle international | Boîtier OD | Inserts P/N-Qté | Nombre de feuilletsQuantité de segments de glissement | Charge nominaleCapacité nominale (tonnes courtes) | |
dans | millimètre | |||||
WG-4.1/2 | CMS-XL4.1/2~5 | 4. 1/2 | 114. 3 | 2628 -108 | 9 | 250 |
GT-5 | CMS-XL4.1/2~5 | 5 | 127 | 2628 - 108 | 9 | |
WG-5.1/2 | CMS—XL5.1/2~6 | 5. 1/2 | 139,7 | 2620-108 | 9 | |
GT-6 | CMS-XL5. 1/2—6 | 6 | 152.4 | 2620-108 | 9 | |
GT-6. 5/8 | CMS-XL6.5/8 | 6. 5/8 | 168.3 | 2628 - 144 | 12 | |
GT-7 | CMS-XL7 | 7 | 177,8 | 2619-144 | 12 | |
GT-7. 5/8 | CMS-XL7. 5/8 | 7. 5/8 | 193.7 | 2630 - 144 | 12 | |
GT-8. 5/8 | CMS-XL8. 5/8 | 8. 5/8 | 219. 1 | 2630 - 156 | 13 | |
WG-9.5/8 | CMS-XL9. 5/8 | 9. 5/8 | 244,5 | 2630 - 168 | 14 | |
GT-10. 3/4 | CMS-XL10. 3/4 | 10. 3/4 | 273. 1 | 2630 - 180 | 15 | |
WG-11.3/4 | CMS-XL11.3/4 | 11.3/4 | 298,5 | 2627-204 | 17 | |
GT-13. 3/8 | CMS-XL13. 3/8 | 13. 3/8 | 339.7 | 2630 -216 | 18 | |
WG-16-1350 | CMS-XL16 | 16 | 406. 4 | 2631 un252 | 21 | |
WG-18.5/8-1350 | CMS-XL18. 5/8 | 18. 5/8 | 473. 1 | 2626 - 300 | 25 | 150 |
WG-20-1350 | CMS-XL20 | 20 | 508 | 2631-312 | 26 | |
WG-24-1350 | CMS-XL24 | 24 | 609.6 | 2631 - 360 | 30 | |
WG-26-1350 | CMS-XL26 | 26 | 660. 4 | 2631 un396 | 33 | |
WG-30-1350 | CMS-XL30 | 30 | 762 | 2631-444 | 37 |

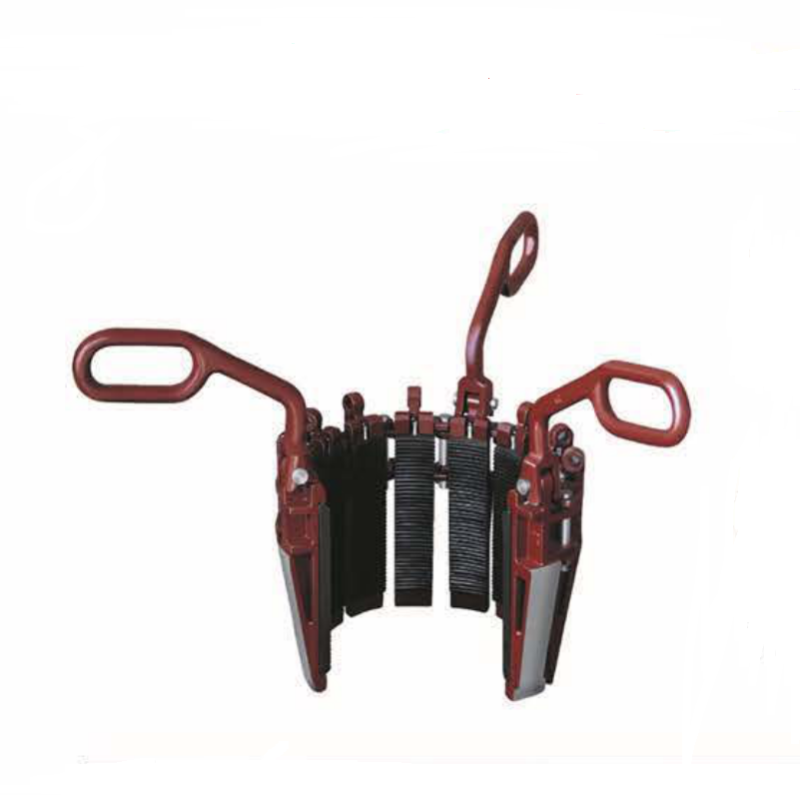

Les glissements de tubage de la série UC-3 sont conçus et fabriqués dans une structure de pièces multi-segments avec une structure ferme, un poids léger et une large plage de maintien, ce qui est facile à adapter au changement du diamètre extérieur des tubes de tubage en raison de l'usure. Ils sont conçus et fabriqués dans les bordereaux de forage API Spec 7K.
Domestique Modèle | Modèle international | Taille (po) | Quantité d'inserts | Segment de glissement Qté | Gérer Qté | Cône de douille ajusté | Capacité nominale (tonnes courtes) |
GT-7 | 8. 5/8UC-3 | 7 | 10 | 10 | 3 | Fit4"conique | 250 |
WG-7.5/8 | 8. 5/8UC-3 | 7. 5/8 | 10 | 10 | 3 | ||
GT-8. 1/8 | 8. 5/8UC-3 | 8. 1/8 | 10 | 10 | 3 | ||
GT-8. 5/8 | 8. 5/8UC-3 | 8. 5/8 | 10 | 10 | 3 | ||
GT-9 | 10. 3/4UC-3 | 9 | 10 | 10 | 3 | Fit 3"conique | |
WG-9.5/8 | 10. 3/4UC-3 | 9. 5/8 | 10 | 10 | 3 | ||
WG-10.3/4 | 10. 3/4UC-3 | 10. 3/4 | 10 | 10 | 3 | ||
WG-11.3/4 | 11.3/4-24UC-3 | 11.3/4 | 12 | 12 | 4 | ||
GT-12. 3/4 | 11.3/4-24UC-3 | 12. 3/4 | 12 | 12 | 4 | ||
GT-13. 3/8 | 11.3/4-24UC-3 | 13. 3/8 | 12 | 12 | 4 | ||
GT-16 | 11.3/4-24UC-3 | 16 | 14 | 14 | 5 | ||
WG-18.5/8 | 11.3/4-24UC-3 | 18. 5/8 | 17 | 17 | 5 | ||
GT-20 | 11.3/4-24UC-3 | 20 | 17 | 17 | 5 | ||
GT-24 | 11.3/4-24UC-3 | 24 | 19 | 19 | 5 |
