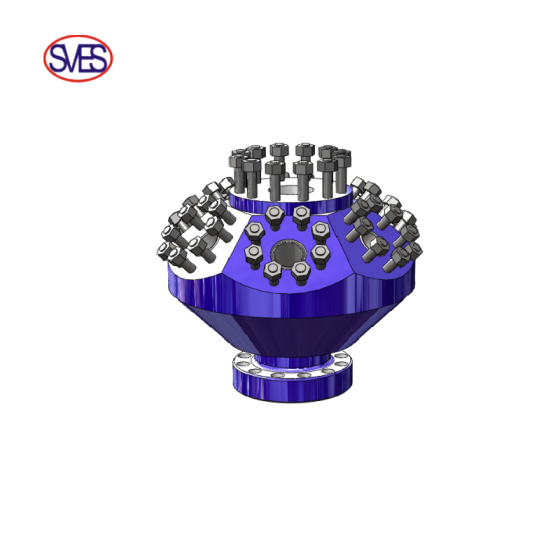

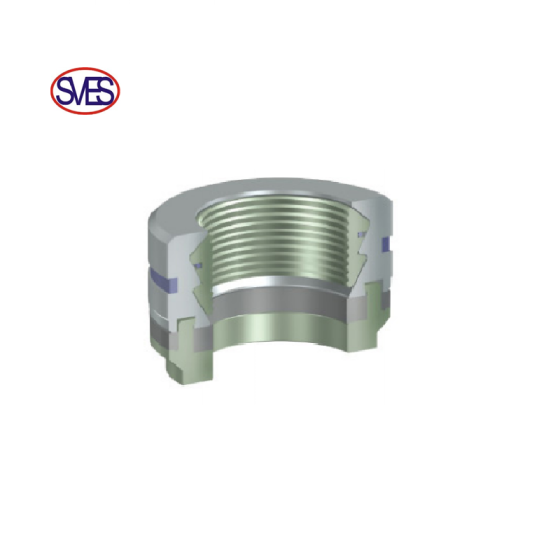

Tête de tubage et tête de tube
La tête de tubage S et la bobine sont toutes deux conçues avec un bol d'atterrissage qui a deux épaulements à 45° pour supporter la charge d'essai de pression et la charge suspendue.
-Il y aura installer 4 vis de blocage autour du cercle externe de la bride supérieure de la tête de boîtier et de la bobine de boîtier.
—La connexion de sortie latérale peut être une bride à goujons ou filetée selon les besoins. À l'intérieur de la sortie de la bride cloutée, il y aura une vis VR coupée.
—Le joint secondaire fournit plusieurs solutions de structure, qui peuvent être librement sélectionnées en fonction de la pression et des conditions de fonctionnement.
—Le test de pression, l'injection de graisse et l'orifice de décompression sont parfaits et rendent la maintenance et les tests très pratiques
一 Voir la description pertinente pour la connexion inférieure comme suit.
一 Si une plaque de base de la tête de tubage est nécessaire, veuillez la présenter lors de la négociation.
Bride supérieure | Pack inférieur hors taille du boîtier | Taille Sortie | Taille millimètre | |||||
Connexion à bride | Connexion filetée | UN | B | C | ||||
Alésage nominal ou taille | Pression nominale | Diamètre de dérive dans | Pression psi | |||||
9 | 5000 | 7 | 2-1/16 | 5000 | 2LP | 517 | 324 | 168 |
11 | 3000 | 9-5/8 | 2-1/16 | 3000 | 2LP | 517 | 324 | 230 |
11 | 5000 | 9-5/8 | 2-1/16 | 5000 | 2LP | 550 | 324 | 230 |
13-5/8 | 3000 | 13-3/8 | 2-1/16 | 3000 | 2LP | 533.4 | 316 | 320,5 |
13-5/8 | 5000 | 13-3/8 | 2-1/16 | 5000 | 2LP | 570 | 354,5 | 320,5 |
13-5/8 | 10000 | 13-3/8 | 2-1/16 | 10000 | 2LP | 610 | 380 | 320,5 |
20-3/4 | 3000 | 20 | 2-1/16 | 3000 | 2LP | 540 | 340 | 490 |
21-1/4 | 2000 | 20 | 2-1/16 | 3000 | 2LP | 550 | 300 | 485.8 |
